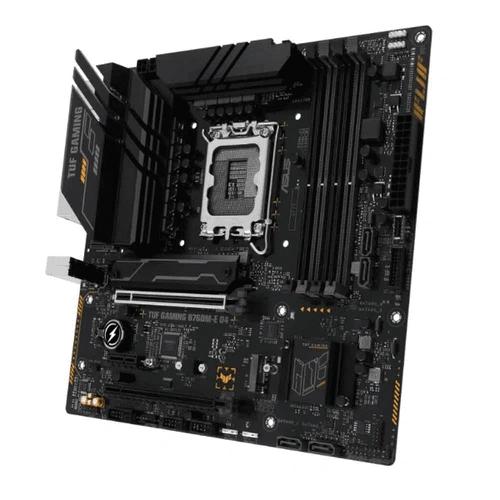

A TUF GAMING B760M-E D4 reúne os elementos essenciais dos mais recentes processadores Intel® e os combina com funcionalidades prontas para jogos e durabilidade comprovada. Projetadas com componentes de nível militar, soluções de energia aprimoradas e um conjunto abrangente de opções de refrigeração, esta placa-mãe supera as expectativas com desempenho sólido para maratonas de jogos. As placas-mãe TUF GAMING também passam por rigorosos testes de resistência para garantir que possam lidar com condições em que outras podem falhar. Esteticamente, este modelo ostenta o novo logotipo TUF Gaming e incorpora elementos de design geométrico simples para refletir a confiabilidade e estabilidade que definem a série TUF Gaming.

Marca: ASUS
Modelo: TUF GAMING B760M-E D4

CPU
Soquete LGA1700 Intel® para processadores Intel® Core™ de 13ª geração e Intel® Core™ , Pentium® Gold e Celeron® de 12ª geração*
Suporta Tecnologia Intel® Turbo Boost 2.0 e Tecnologia Intel® Turbo Boost Max 3.0

Chipset
Chipset Intel® B760

Memória
4 x slots memória* DIMM, Non-ECC, Un-buffered, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Arquitetura de memória Dual Channel
Suporta Intel® Extreme Memory Profile (XMP)
OptiMem II

Gráficos
1 x DisplayPort
1 x porta HDMI

Slots de Expansão
Processadores Intel® de 13ª e 12ª geração
1 slot PCIe 4.0 x16

Chipset Intel® B760
1 x slot PCIe 4.0 x16 (suporta modo x4)
1 slot PCIe 4.0 x1

Armazenamento
Suporte total 2x slots M.2 e 4 portas SATA 6 Gb/s*

Processadores Intel® de 13ª e 12ª geração
Slot M.2_1 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

Chipset Intel® B760
Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
4 portas SATA 6Gb/s
* A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10.

Rede
1 x Ethernet Realtek 2,5 Gb
TUF LANGuard
Sem fio e Bluetooth
Apenas slot M.2 vertical (Key E, CNVi e PCIe)*

USB
USB traseiro (total de 6 portas)
2 portas USB 3.2 Gen 2 (10G) (2 x Tipo A)
2 portas USB 3.2 Gen1 (5G) (2 x Tipo A)*
2 x portas USB 2.0 (2 x Tipo A)

USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 2 (10G) (suporta USB Tipo-C®)
1 x conector USB 3.2 Gen 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais*
2 headers USB 2.0 suportam 4 portas USB 2.0 adicionais

Áudio
CODEC de áudio de alta definição com som surround Realtek 7.1*
- Suporta: detecção do conector, multistreaming, redefinição de tarefas do conector do painel frontal
- Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio
- Blindagem de áudio
- Camadas da PCB dedicadas ao áudio

É necessário um gabinete com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.
Portas I/O no painel Traseiro
2 portas USB 3.2 Gen 2 (10G) (2 x Tipo A)
2 portas USB 3.2 Gen 1 (5G) (2 x Tipo A)
2 x portas USB 2.0 (2 x Tipo A)
1x DisplayPort™
1 x porta HDMI™
1 x porta Ethernet Realtek 2.5Gb
3 x conectores de áudio
1 x slot vertical M.2 (Key E)
1 x porta combinada de teclado/mouse PS/2
Painel Interno
Relacionado a ventoinha e refrigeração
1 x header de ventoinha de CPU de 4 pinos
1 x header de ventoinha OPT de CPU de 4 pinos
2 x headers de ventoinha de gabinete de 4 pinos

Relacionado à energia
1 x conector de alimentação principal de 24 pinos
1 x conector de alimentação de 8 pinos + 12V
1 x conector de alimentação de 4 pinos + 12V

Relacionado ao armazenamento
2 x slots M.2 (key M)
4 portas SATA 6Gb/s

USB
1 x conector USB 3.2 Gen 2 (10G) (suporta USB Tipo C®)
1 x header USB 3.2 Gen 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais
2 headers USB 2.0 suportam 4 portas USB 2.0 adicionais

Diversos
3 x headers endereçáveis Gen 2
1 x header Aura RGB
1 x header Clear CMOS
1 x header Porta COM
1 x header de áudio do painel frontal (AAFP)
1 x header de painel do sistema de 20-3 pinos com função de Intrusão do Gabinete
1 x header S/PDIF Out

Solução Térmica ASUS
- Dissipador de calor M.2 flexível
- Design dissipador de calor no VRM

ASUS EZ DIY
- ProCool
- SafeDIMM

Aura Sync
- Header Aura RGB
- Headers endereçáveis Gen 2

Recursos de software
Software Exclusivo ASUS
- Aura Creator
- Aura Sync
- FAN Xpert 2+
- Economia de energia
- Two-Way AI Noise Cancellation

AI Suite 3
-DIGI+VRM
- PC Cleaner

TUF GAMING CPU-Z
DTS Audio Processing
MyASUS
Norton 360 for Gamers (avaliação gratuita de 60 dias)
WinRAR

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS
128 Mb Flash ROM, UEFI AMI BIOS
Gerenciamento
WOL por PME, PXE
Acessórios
Cabos
2 x cabos SATA 6Gb/s

Diversos
1 x adesivo TUF Gaming
1 pacote de borracha M.2
1 x pacote de parafuso para SSD M.2
1 x escudo I/O

Documentação
1 x cartão de Certificação TUF
1 x guia do usuário
Sistema Operacional
Windows® 11 , Windows® 10 de 64 bits

Formato
Fator de forma mATX
9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
